tourne broche théorie et exemple de réalisation

salut a tous

pour ma resto je me suis construit un tourne broche pour décaper le dessous de la caisse c'est le pied

comme j'ai un peut galéré a trouver des info des plan je vais vous explique comment j'ai fait


tout d'abord la partie théorique pour comprendre le principe et les limites


pour faire tourner la mini sur elle même il faut assez de place en hauteur et en largeur pour la longueur une mini fait 3m05 plus 10cm de chaques coté et les suport

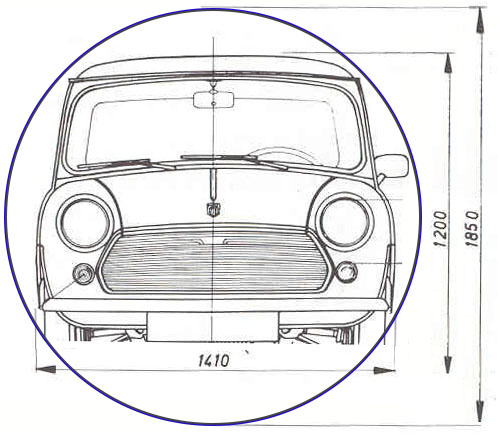

pour prendre une bonne marge on considère la mini comme un gros pavé de 141 cm sur 120 cm
ce qui nous donne une hauteur totale de 185 cm avec un point de pivot au dessus de 100 cm la mini ne raclera pas le sole et au plus haut on monte a presque 2 m

pour se fixer j'ai pris les point des grosses visses de berceau AV et les points de fixation des amortisseur AR la broche passe par le trou dans le tablier a l'AV et dans le trou de la banquette AR pour les mk1 mk2 pour les suivantes il y a une disqueuse



voila pour la théorie une foi s’être assuré d'avoir assez de place (pour moi c'étais juste en hauteur mais ca passe ) on passe a la fabrication du dit tourne broche

pour ma part j'ai fait dans la simplicité grace a deux étais de maçon le but est d'utiliser les deux diemetre de tubes de 49 et 52 mm avec une épaisseur de 2mm

et de récuperer le systeme de visse pour regler la hauteur et ratraper un eventuel sole pas plat toujour util

ce qui nous donne un suport dans ce style


avec deux tubes de diametre differant j'ai fait le point de pivot un T
petit diametre avec des trou pour la grosse goupille et le reglage en hauteur
le gros diametre rempli de graisse pour que la broche tourne bien

avec le treste de tube les souder bout a bout pour obtenir une broche d'environ 3m 60



avec aux extrémité le petit diametre pour rentré dans le gros diametre du T

la broche se fixe sur les deux traverses 1 et 2 (grosses visses AV et amortisseur AR )

reste plus qu'a percer le T et la broche dans les positon voulu et ainsi bloquer la mini pour faire tout ce que vous voulez
j' espère avoir été claire

Super tuto !

Ca mérite d'être en post-it !!!

Ya du copitage sur celui qui a servi pour ma mini sauf que pour le notre il n y a pas de modif a faire pour monter n importe quel modele de mini! Il y a que les vieille mini qui on la trappe a ski dans le coffre!!

Mika

c'est en post-it !!

mickey a écrit:

Ya du copitage sur celui qui a servi pour ma mini sauf que pour le notre il n y a pas de modif a faire pour monter n importe quel modele de mini! Il y a que les vieille mini qui on la trappe a ski dans le coffre!!

Mika

Ben donne les infos alors ! Car c'est bien de dire que ya du copitage mais quand tu vois la qualité de son reportage... ^_^

cmoa59 a écrit:

mickey a écrit:

Ya du copitage sur celui qui a servi pour ma mini sauf que pour le notre il n y a pas de modif a faire pour monter n importe quel modele de mini! Il y a que les vieille mini qui on la trappe a ski dans le coffre!!

Mika

Ben donne les infos alors ! Car c'est bien de dire que ya du copitage mais quand tu vois la qualité de son reportage... ^_^

Tu sais bien que les photos de ce qui se passe dans le garage de Minirider ont du mal a arriver sur le forum

Gaël a écrit:

cmoa59 a écrit:

mickey a écrit:

Ya du copitage sur celui qui a servi pour ma mini sauf que pour le notre il n y a pas de modif a faire pour monter n importe quel modele de mini! Il y a que les vieille mini qui on la trappe a ski dans le coffre!!

Mika

Ben donne les infos alors ! Car c'est bien de dire que ya du copitage mais quand tu vois la qualité de son reportage... ^_^

Tu sais bien que les photos de ce qui se passe dans le garage de Minirider ont du mal a arriver sur le forum

j'aurais pas mieux dis

je ne me suis jamais caché de m inspiré de ce que j'ai vu sur le net et et d'autres forum ...

pour la trape dans la banquette ARR quand je dis

MOOTZ a écrit:

pour se fixer j'ai pris les point des grosses visses de berceau AV et les points de fixation des amortisseur AR la broche passe par le trou dans le tablier a l'AV et dans le trou de la banquette AR pour les mk1 mk2 pour les suivantes il y a une disqueuse

je crois que c'est clair non ?

ce sujet est l'endroit idéal pour nous montrer ton tourne broche et nous expliquer les differantes position pour poser les differant models

cmoa59 a écrit:

mickey a écrit:

Ya du copitage sur celui qui a servi pour ma mini sauf que pour le notre il n y a pas de modif a faire pour monter n importe quel modele de mini! Il y a que les vieille mini qui on la trappe a ski dans le coffre!!

Mika

Ben donne les infos alors ! Car c'est bien de dire que ya du copitage mais quand tu vois la qualité de son reportage... ^_^

Quand tu vois la qualité de son reportage et l'absence du tien ...


Enfin en même temps, faire une brochette à moins d'être à la nasa et de ne rien avoir à faire d'autre que de créé un tourne broche totalement différent.


Moi il y à un risque que je copie aussi, j'ai pas assez d'idée.

Par contre top l'idée de l'étai car entre un mini et une princess c'est pas tout à fait la même taille et ça peu permettre de travailler à hauteur pour les deux.
Et en plus, j'en ai deux en stock...

Y a rien de mechant dans ce que j ai dit si????
As tu deja mis ta mini dessus laurent car je le trouve un peu faible au niveau des renforts! Celui qu on a fait est en 40*40 et il a plier donc on l a renforcer mine de rien la caisse est lourde une fois en equilibre!

Mika

Ps: si vous voulez un reportage j en ferai un mais vu tous les plans sur le net j en voyait pas l interet!

j'en ferais bien 1 aussi mais je ne peu pas utiliser la bare qui traverse la mini car j'ai pas trop envis de rajouté des trous il y en a bien asser a reboucher

je pensais en faire un comme celui de mike (oui oui moi je l'ai vue) mais sa donne quoi niveau stabilité quand tu bosse dessus parce que la caisse je ne la caresse pas trop ?


a+

mickey a écrit:

Y a rien de mechant dans ce que j ai dit si????
As tu deja mis ta mini dessus laurent car je le trouve un peu faible au niveau des renforts! Celui qu on a fait est en 40*40 et il a plier donc on l a renforcer mine de rien la caisse est lourde une fois en equilibre!

Mika

Ps: si vous voulez un reportage j en ferai un mais vu tous les plans sur le net j en voyait pas l interet!

en tout cas rien que je prenne mal pas de pb



quand tu dis renfort tu veut parler des bares 1 et 2

une caisse nu ca tourne dans les 120 150 kg voir moins avec les trou de rouille les renfort que j'ai posé me sembles suffisant en tout cas depuis que la mini est dessus ca n'a pas bouger
il faudra que je surveille ca

Aller Mickey, un reportage !!!

Hello Mootz, je me joins a ton post car tout comme toi j'ai sois pensé a l'etai soit pompé l'idée et je partage l'experience

A mon tour je me lance dans la fabrication d'un tournebroche. J'etais parti sur un levage electro-hydraulique mais au final cela ne servirai pas a grand chose.

(copié collé de mon post 1300)






découpe des platines au plasma (acier de 6)

je pense passer ma mini au barbecue euh je veut dire au tourne broche , il y a t'il moyen de voir vos images

Moi je viens de recevoir le miens d'Angleterre hier

Il est encore sur sa palette car avec le temps qu'il a fait aujourd'hui pas de peinture possible

Tu as commandé quoi exactement ?
Tu as des photos svp ?

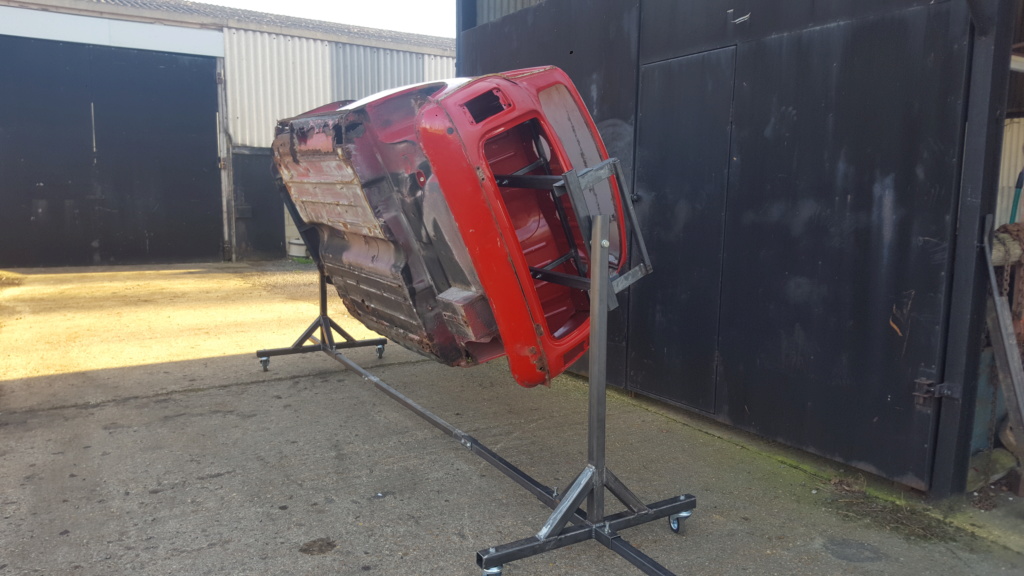

J’ai pris celui-ci

Ça vaut combien un machin comme ça ?
Je pense en fabriquer un moi même, mais le soucis c'est que je n'est pas de trou a l'arrière pour passer la barre tout le long , tu vois ce que je veux dire

Moi aussi j’ai pas le trou
J’avais commencé l’étude à faire moi même mais quand on mets tout bout à bout plus le temps
De la fabriquer la différence de prix n’est pas si importante

Il faut trouver les tubes de bonnes sections, découper, souder, et tout le reste
Bref j’ai commandé celle-là pour un peu plus de 500€ livré

Ce week-end montage et peinture

Pour ma part , j'ai déjà des chevalets  de maçon je pense que ça peut faire l'affaire , il me manque plus que le tube pour la 'broche" et quelques morceaux de supports à trouver en cherchant à droite à gauche je doit pouvoir trouver ça dans un coin de la maison
